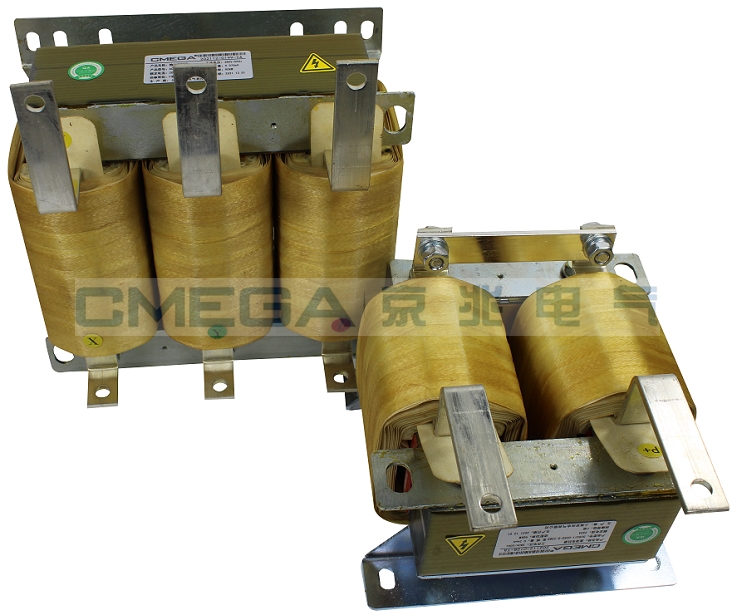

Photovoltaic grid connected reactor

                                                                                             光伏并网电抗器

                         系统电压3-AC270V/300V/315V，铝，绝缘等级：H级

电抗器规格型号

适配功率（KW）

载波频率（KHz)

额定电流(A)

额定电感（mH)

重量（Kg)

外形尺寸（L*W*H）

安装尺寸（L1*W1）

XGR-0110-S

50

3

110

1.05

61.5

300*205*300

275*184

XGR-0240-S

100/125

3

240

0.48

103

350*255*365

325*194

XGR-0535-S

250

3

535

0.2

198

450*310*550

377*207

XGR-1100-S

500/630

3

1100

0.1

435

540*365*720

457*247

         光伏隔离变压器

  输入3AC-270V/300/315V/输出3AC400V,铝，绝缘等级：H级

变压器规格型号

默认接线方式

变压器容量（KVA）

效率%

重量（Kg)

外形尺寸（L*W*H）

安装尺寸（L1*W1）

安装孔径（A*B)

SG-50KVA

Dyn11

50

97%

231

530*370*560

400*225

13*23

SG-100KVA

Dyn11

100

97%

348

600*400*630

450*255

13*23

SG-125KVA

Dyn11

125

97.50%

448

660*420*730

490*340

15*25

SG-250KVA

Dyn11

250

98%

638

750*500*750

560*340

15*25

SG-500KVA

Dyn11

500

98.25%

1090

850*550*970

640*340

15*25

SG-630KVA

Dyn11

630

98.50%

1305

980*560*1000

740*340

15*25
