三相输入电抗器

ACR431系列 输入电抗器

ACR431系列 输入电抗器

产品用途:

   三相输入电抗器(又叫进线电抗器)安装在六脉冲整流设备(变频器、直流调速器)输入端,用来改善功率因数,增加线路阻抗,限制电网电压突变和操作过电压引起的电流冲击,平滑电源电压中包含的尖峰脉冲,或平滑桥式整流电路换相时产生的电压缺陷,它既能阻止来自电网的干扰,又能减少整流单元产生的谐波电流对电网的污染。

产品选型:

   六脉冲整流设备若不装输入电抗器其谐波电流THDI≥80%容易造成整流设备发热,降低其使用寿命,并且容易产生误操作,效率低,需要加装输入电抗器。

此类电抗器有两种:

   1.电抗器基准压降 UD= 2%,可以有效降低THD I≤50%,适用于所有应用场合。

   2.电抗器基准压降 UD= 4%,可以有效降低THD I≤40%,对于线路阻抗低的网络,需要提升线路阻抗,并且更好的降低谐波电流对设备的影响。

产品工艺:

   1. 铁芯采用优质硅钢片,芯柱经多个气隙分成均匀小块,气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。

   2. 线圈采用FH级绝缘系统,大大提高了长期运行的可靠性。

   3. 电抗器均采用真空压力浸漆工艺(VPI),经高温热烘固化后产品在运行中大大减少了噪音和震动,产品整体机械强度高,防潮性能好。大大提高了长期运行的可靠性。

   4.  温升低,损耗小,综合利用率高,便于安装。

性能参数:

   1.额定工作电压:380V,50/60Hz。690V,50/60Hz。1140V/50/60Hz。

   2.使用海拔:≤2000m

   3.绝缘电阻:>100MΩ

   4.噪    音:<65dB

   5.防护等级:IP00 SHAPE  \* MERGEFORMAT

   6.绝缘等级:F/H级

   7.抗电强度:AC3000V/AC4200V/50HZ/5mA/60s无飞弧击穿

   8.温    升:按照GB6450-86(F级绝缘考核≤规定值)

   9.使 用 环  境:-25℃~55℃

   10.产品执行标准:GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。

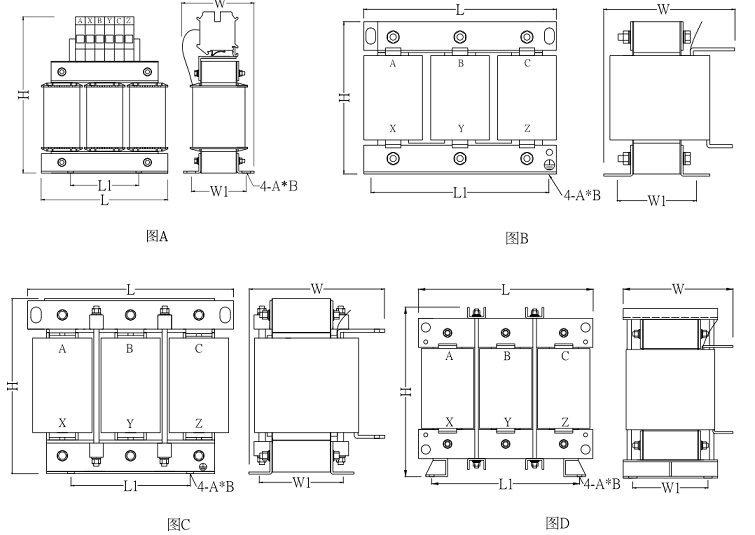

     产品尺寸图:


380V交流输入电抗器选型表铜,绝缘等级:F级

电抗器规格型号

适配六脉冲整流功率(KW)

额定电流(A)

电感量(mH)

重量(Kg)

外形尺寸(L*W*H)

安装尺寸(L1*W1)

安装孔径(A*B)

图号

ACR431-0005-T-TA

2.2

5

2.8

2.5

96*75*135

48*47

6*11

A

ACR431-0010-T-TA

3.7

10

1.4

2.6

120*90*160

72*52

6*11

A

ACR431-0015-T-TA

5.5

15

0.934

2.8

120*90*160

72*52

6*11

A

ACR431-0020-T-TA

7.5

20

0.7

3.8

150*100*190

137*53

6*11

A

ACR431-0030-T-TA

11

30

0.467

4.3

150*100*190

137*53

6*11

A

ACR431-0040-T-TA

15

40

0.35

5.5

150*100*190

137*53

6*11

A

ACR431-0050-T-TA

18.5

50

0.28

6.5

150*115*190

137*66

6*11

A

ACR431-0060-T-TA

22

60

0.234

6.8

180*115*220

165*67

8*14

A

ACR431-0080-T-TA

30

80

0.175

9.4

180*115*220

165*67

8*14

A

ACR431-0110-S-TA

37

110

0.128

9.7

180*135*160

165*87

8*14

B

ACR431-0120-S-TA

45

120

0.117

10

180*135*160

165*87

8*14

B

ACR431-0150-S-TA

55

150

0.0934

10.5

180*135*160

165*87

8*14

B

ACR431-0200-S-TA

75

200

0.07

15.5

230*140*190

210*80

8*14

B

ACR431-0250-S-TA

90

250

0.056

21.6

230*170*220

210*95

8*14

B

ACR431-0250-S-TA

110

250

0.056

22.5

230*170*220

210*95

8*14

B

ACR431-0330-S-TA

132

330

0.0467

25.6

230*180*220

210*105

8*14

B

ACR431-0350-S-TA

160

350

0.04

27

230*180*220

210*105

8*14

B

ACR431-0400-S-TA

200

400

0.035

34

270*190*240

245*116

11.5*18

B

ACR431-0450-S-TA

220

450

0.031

36

270*190*240

245*116

11.5*18

B

ACR431-0500-S-TA

250

500

0.028

41

270*195*285

245*116

11.5*18

B

ACR431-0560-S-TA

280

560

0.025

42.5

270*195*285

245*116

11.5*18

B

ACR431-0630-S-TA

315

630

0.0222

51.2

300*225*300

275*149

11.5*18

B

ACR431-0720-S-TA

350

720

0.0195

61.2

300*250*300

275*174

11.5*18

B

ACR431-0800-S-TA

400

800

0.0175

72.5

350*250*320

325*159

11.5*18

B

ACR431-1000-S-TA

500

1000

0.014

82.5

350*255*365

325*159

11.5*18

B

ACR431-1200-S-TA

560

1200

0.0117

90.5

350*255*365

325*159

11.5*18

B

ACR431-1500-S-TA

630

1500

0.00934

99.5

350*270*365

325*159

11.5*18

B

ACR431-1800-S-TA

800

1800

0.0078

134.5

420*300*400

310*172

13*23

C

ACR431-2000-S-TA

900

2000

0.007

145

420*310*400

310*172

13*23

C

ACR431-2500-S-TA

1000

2500

0.0056

174

420*320*580

357*167

13*23

D

ACR431-3000-S-TA

1250

3000

0.00467

193

420*365*580

357*167

13*23

D
