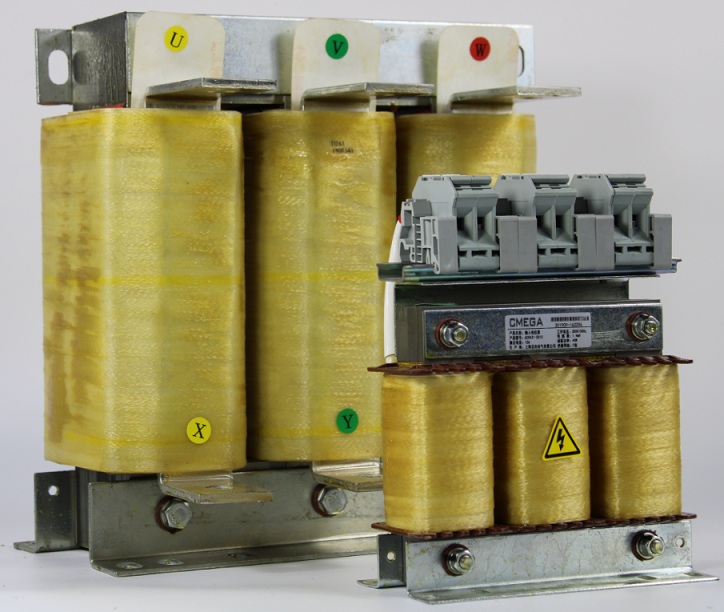

ACR432系列输出电抗器
产品用途：
三相输出电抗器（又叫出线电抗器）安装在变频器输出侧，主要作用是补偿长线分布电容的影响，并能抑制开关频率纹波电流衍生的高次谐波电流输出，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备损耗及噪声，保护电机绝缘的作用。
产品选型：
变频器若不装输出电抗器容易造成三相异步电动机发热，噪音大，绝缘老化加快，降低其使用寿命，并且容易线缆爆裂。
此类电抗器有两种：
1.电抗器基准压降 UD= 1%，适用于输出线缆≤150m的应用场合。
2.电抗器基准压降 UD= 2%，适用于输出线缆≤250m的应用场合。
3.其它。
产品工艺：
1. 铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
2. 线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3. 电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4. 温升低，损耗小，综合利用率高，便于安装。
性能参数：
1.额定工作电压：380V，50/60Hz。690V，50/60Hz。1140V/50/60Hz。
2.使用海拔：≤2000m
3.绝缘电阻：>100MΩ
4.噪 音：<70dB
5.防护等级：IP00 SHAPE \* MERGEFORMAT
6.绝缘等级：F/H级
7.抗电强度：AC3000V/AC4200V/50HZ/5mA/60s无飞弧击穿
8.温 升：按照GB6450-86(F级绝缘考核≤规定值)
9.使 用 环 境：-25℃~55℃
10.产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。

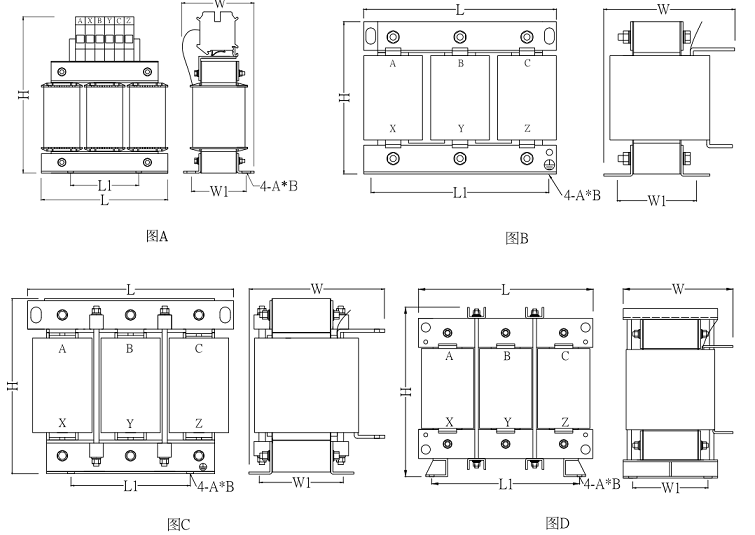

产品尺寸图：
380V交流输出电抗器选型表，铜，绝缘等级：F级 | ||||||||
电抗器规格型号 | 适配六脉冲整流功率（KW） | 额定电流(A) | 电感量（mH) | 重量（Kg) | 外形尺寸（L*W*H） | 安装尺寸（L1*W1） | 安装孔径（A*B) | 图号 |
ACR432-0005-T-TA | 2.2 | 5 | 1.4 | 2.5 | 96*75*135 | 48*47 | 6*11 | A |
ACR432-0010-T-TA | 3.7 | 10 | 0.7 | 2.6 | 120*90*160 | 72*52 | 6*11 | A |
ACR432-0015-T-TA | 5.5 | 15 | 0.467 | 2.8 | 120*90*160 | 72*52 | 6*11 | A |
ACR432-0020-T-TA | 7.5 | 20 | 0.35 | 3.8 | 150*100*190 | 137*53 | 6*11 | A |
ACR432-0030-T-TA | 11 | 30 | 0.234 | 4.3 | 150*100*190 | 137*53 | 6*11 | A |
ACR432-0040-T-TA | 15 | 40 | 0.175 | 4.5 | 150*100*190 | 137*53 | 6*11 | A |
ACR432-0050-T-TA | 18.5 | 50 | 0.14 | 5.5 | 150*115*190 | 137*66 | 6*11 | A |
ACR432-0060-T-TA | 22 | 60 | 0.117 | 6.3 | 180*115*220 | 165*67 | 8*14 | A |
ACR432-0080-T-TA | 30 | 80 | 0.088 | 6.8 | 180*115*220 | 165*67 | 8*14 | A |
ACR432-0110-S-TA | 37 | 110 | 0.064 | 9.4 | 180*135*160 | 165*87 | 8*14 | B |
ACR432-0120-S-TA | 45 | 120 | 0.0585 | 9.5 | 180*135*160 | 165*87 | 8*14 | B |
ACR432-0150-S-TA | 55 | 150 | 0.0467 | 9.7 | 180*135*160 | 165*87 | 8*14 | B |
ACR432-0200-S-TA | 75 | 200 | 0.035 | 14.8 | 230*140*190 | 210*80 | 8*14 | B |
ACR432-0250-S-TA | 90 | 250 | 0.028 | 18.8 | 230*160*220 | 210*85 | 8*14 | B |
ACR432-0250-S-TA | 110 | 250 | 0.028 | 18.8 | 230*160*220 | 210*85 | 8*14 | B |
ACR432-0330-S-TA | 132 | 330 | 0.0234 | 22 | 230*170*220 | 210*95 | 8*14 | B |
ACR432-0350-S-TA | 160 | 350 | 0.02 | 23 | 230*170*220 | 210*95 | 8*14 | B |
ACR432-0400-S-TA | 200 | 400 | 0.0175 | 31 | 270*185*240 | 245*111 | 11.5*18 | B |
ACR432-0450-S-TA | 220 | 450 | 0.0156 | 32 | 270*185*240 | 245*111 | 11.5*18 | B |
ACR432-0500-S-TA | 250 | 500 | 0.014 | 37 | 270*190*285 | 245*111 | 11.5*18 | B |
ACR432-0560-S-TA | 280 | 560 | 0.0125 | 38.2 | 270*190*285 | 245*111 | 11.5*18 | B |
ACR432-0630-S-TA | 315 | 630 | 0.0111 | 49 | 300*225*300 | 275*149 | 11.5*18 | B |
ACR432-0720-S-TA | 350 | 720 | 0.0098 | 51 | 300*225*300 | 275*149 | 11.5*18 | B |
ACR432-0800-S-TA | 400 | 800 | 0.0088 | 65 | 350*235*320 | 325*144 | 11.5*18 | B |
ACR432-1000-S-TA | 500 | 1000 | 0.007 | 68.5 | 350*235*320 | 325*144 | 11.5*18 | B |
ACR432-1200-S-TA | 560 | 1200 | 0.0058 | 93.5 | 350*270*365 | 325*174 | 11.5*18 | B |
ACR432-1500-S-TA | 630 | 1500 | 0.0047 | 98.7 | 350*285*365 | 325*174 | 11.5*18 | B |
ACR432-1800-S-TA | 800 | 1800 | 0.0039 | 134.5 | 420*300*400 | 310*172 | 13*23 | C |
ACR432-2000-S-TA | 900 | 2000 | 0.0035 | 145 | 420*310*400 | 310*172 | 13*23 | C |
ACR432-2500-S-TA | 1000 | 2500 | 0.0028 | 174 | 420*320*580 | 357*167 | 13*23 | D |
ACR432-3000-S-TA | 1250 | 3000 | 0.00233 | 193 | 420*365*580 | 357*167 | 13*23 | D |
