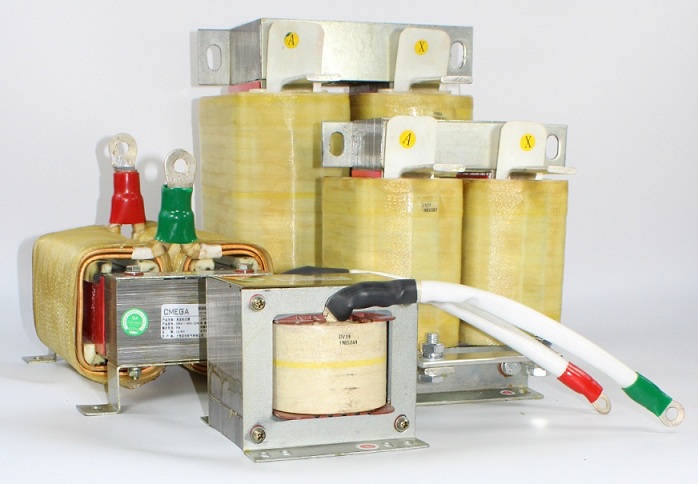

直流电抗器/产品特点 :
本产品采用优质矽钢片和导线经先进工艺精制而成,体积小,温升低﹑无噪音等特点,可以非常有效的提高功率因数,抑制谐波..
◇额定工作电压:DC 500V-DC1000V
◇抗电强度:铁芯-绕组 3000VAC/50Hz/10mA/10s无飞弧击穿
◇电抗器噪音:小于65dB(与电抗器水平距离点1米测试)
◇产品执行标准: IEC289:1987电抗器
GB10229-88电抗器(eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器
适配功率(KW)
|
型号
|
电流(A)
|
电感量(mH)
|
压降(V)
|
外形尺寸mm(L*W*H)
|
安装尺寸mm(N1*N2)
|
重量(Kg)
|

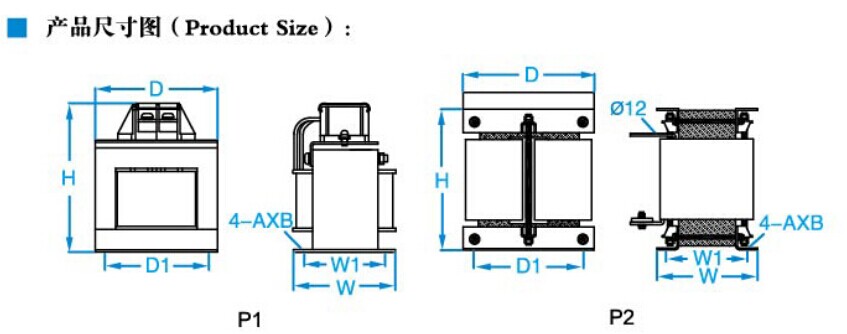

参考结构
|
1.1
|

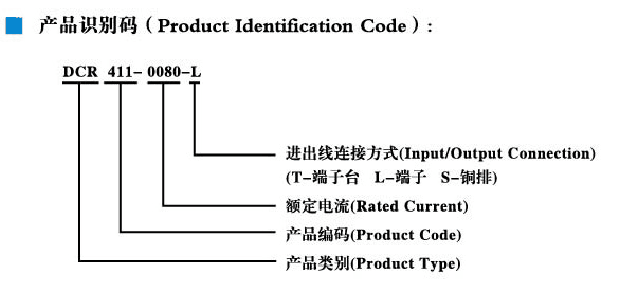

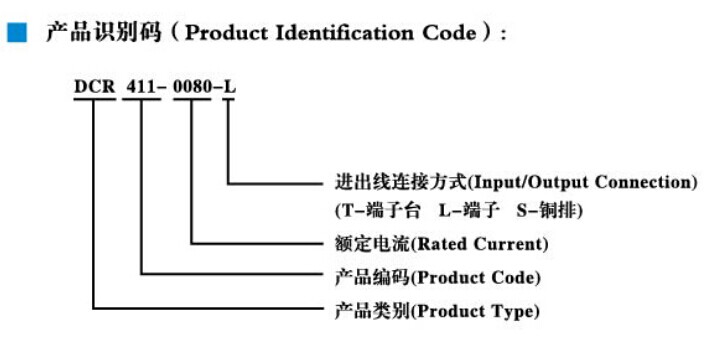

DCR411-0003
|
3
|
20
|
18.84
|
78*90*95
|
50*50
|
1.10
|
P1
|
2.2
|
DCR411-0006
|
6
|
10
|
18.84
|
86*105*100
|
60*67
|
2.00
|
P1
|
4
|
DCR411-0010
|
10
|
6
|
18.84
|
86*105*100
|
60*67
|
2.20
|
P1
|
5.5
|
DCR411-0015
|
15
|
4
|
18.84
|
96*125*115
|
83*72
|
2.70
|
P1
|
7.5
|
DCR411-0020
|
20
|
3
|
18.84
|
96*140*115
|
83*87
|
3.60
|
P1
|
11
|
DCR411-0030
|
30
|
2
|
18.84
|
120*135*140
|
100*82
|
5.00
|
P1
|
18.5
|
DCR411-0040
|
40
|
1.5
|
18.84
|
120*135*145
|
100*82
|
5.20
|
P1
|
22
|
DCR411-0050
|
50
|
1.2
|
18.84
|
120*150*145
|
100*94
|
6.20
|
P1
|
30
|
DCR411-0060
|
60
|
1
|
18.84
|
120*150*145
|
100*94
|
6.50
|
P1
|
37
|
DCR411-0080
|
80
|
0.75
|
18.84
|
150*150*175
|
120*83
|
7.50
|
P1
|
45
|
DCR411-0090
|
90
|
0.66
|
18.65
|
150*165*175
|
120*98
|
9.30
|
P1
|
55
|
DCR411-0110
|
110
|
0.5
|
17.27
|
150*165*175
|
120*98
|
9.50
|
P1
|
75
|
DCR411-0150
|
150
|
0.4
|
18.84
|
180*180*210
|
108*95
|
12.50
|
P2
|
90
|
DCR411-0200
|
200
|
0.3
|
18.84
|
180*180*210
|
108*95
|
13.00
|
P2
|
110
|
DCR411-0250
|
250
|
0.24
|
18.84
|
180*190*210
|
108*105
|
15.00
|
P2
|
132
|
DCR411-0330
|
330
|
0.2
|
20.72
|
220*200*250
|
133*125
|
23.50
|
P2
|
160
|
DCR411-0350
|
350
|
0.17
|
18.68
|
220*200*250
|
133*125
|
24.50
|
P2
|
200
|
DCR411-0450
|
450
|
0.15
|
21.20
|
220*200*250
|
133*125
|
25.00
|
P2
|
220
|
DCR411-0500
|
500
|
0.12
|
18.84
|
220*215*300
|
133*125
|
29.30
|
P2
|
280
|
DCR411-0600
|
600
|
0.1
|
18.84
|
220*215*300
|
133*125
|
30.00
|
P2
|
315
|
DCR411-0660
|
660
|
0.09
|
18.65
|
230*225*300
|
138*135
|
33.60
|
P2
|
360
|
DCR411-0800
|
800
|
0.06
|
15.07
|
230*230*300
|
138*140
|
36.20
|
P2
|
380-400
|
DCR411-1000
|
1000
|
0.05
|
15.70
|
280*255*340
|
165*135
|
43.00
|
P2
|
450
|
DCR411-1200
|
1200
|
0.045
|
16.96
|
280*270*340
|
165*150
|
50.00
|
P2
|
630
|
DCR411-1500
|
1600
|
0.03
|
15.07
|
280*290*380
|
165*160
|
60.00
|
P2
|
