输出滤波器
产品特点:
本产品用于减小输出电流中的高次谐波成份,抑制变频器的输出侧的浪涌电压, ﹑有效减少变频器电磁干扰,减小电机由高频谐波引起的附加转矩,减小电机噪音﹑广泛应用于变频器﹑电机驱动﹑电梯﹑数据处理系统﹑电信系统等设备
◇额定电压:440V/250V AC
◇实验电压(1分钟):线至线1500V DC
线至线1500V AC/2500V DC
◇工作频率:50/60Hz
◇温度范围:-25~85℃

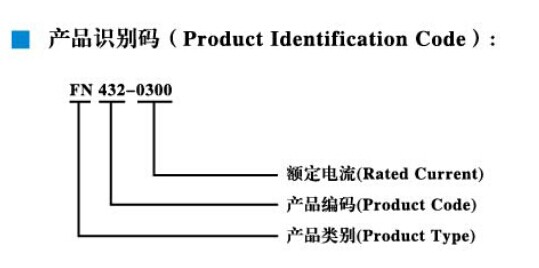

产品型号 |
额定电流
(A) |
适配功率
(KW) |
泄露电流 250VAC/50Hz (mH) |

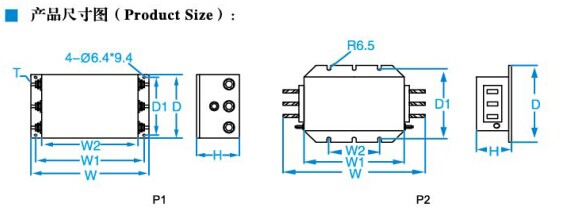

尺寸(Unit:mm) |
端子 |
重量 |
W |
D |
H |
W1 |
W2 |
D1 |
FN432-0005 |
5 |
0.75-1.5 |
<2 |
204 |
86 |
58 |
184 |
160 |
60 |
M4 |
2.5 |
FN432-0010 |
10 |
2.2-4 |
<2 |
204 |
86 |
58 |
184 |
160 |
60 |
M4 |
2.8 |
FN432-0020 |
20 |
5.5-7.5 |
<2 |
261 |
100 |
90 |
243 |
220 |
70 |
M6 |
3 |
FN432-0036 |
36 |
11-15 |
<2 |
261 |
100 |
90 |
243 |
220 |
70 |
M6 |
3.5 |
FN432-0050 |
50 |
18.5-22 |
<2 |
261 |
100 |
90 |
243 |
220 |
70 |
M6 |
7 |
FN432-0080 |
80 |
30-37 |
<3 |
380 |
185 |
90 |
354 |
320 |
155 |
M8 |
7.5 |
FN432-0100 |
100 |
45 |
<6 |
380 |
185 |
90 |
354 |
320 |
155 |
M8 |
8 |
FN432-0150 |
150 |
55-75 |
<6 |
380 |
185 |
90 |
354 |
320 |
155 |
M8 |
8 |
FN432-0200 |
200 |
90 |
<6 |
380 |
185 |
90 |
354 |
320 |
155 |
M8 |
9 |
FN432-0250 |
250 |
110 |
<35 |
380 |
220 |
110 |
354 |
320 |
190 |
M8 |
9 |
FN432-0300 |
300 |
132 |
<35 |
380 |
220 |
110 |
354 |
320 |
190 |
M8 |
11 |
FN432-0400 |
400 |
160 |
<35 |
470 |
286 |
130 |
380 |
280 |
260 |
M12 |
11 |
FN432-0600 |
600 |
200-250 |
<35 |
470 |
286 |
130 |
380 |
280 |
260 |
M12 |
13 |
FN432-0900 |
900 |
400 |
<35 |
470 |
286 |
160 |
380 |
280 |
260 |
M12 |
15 |
