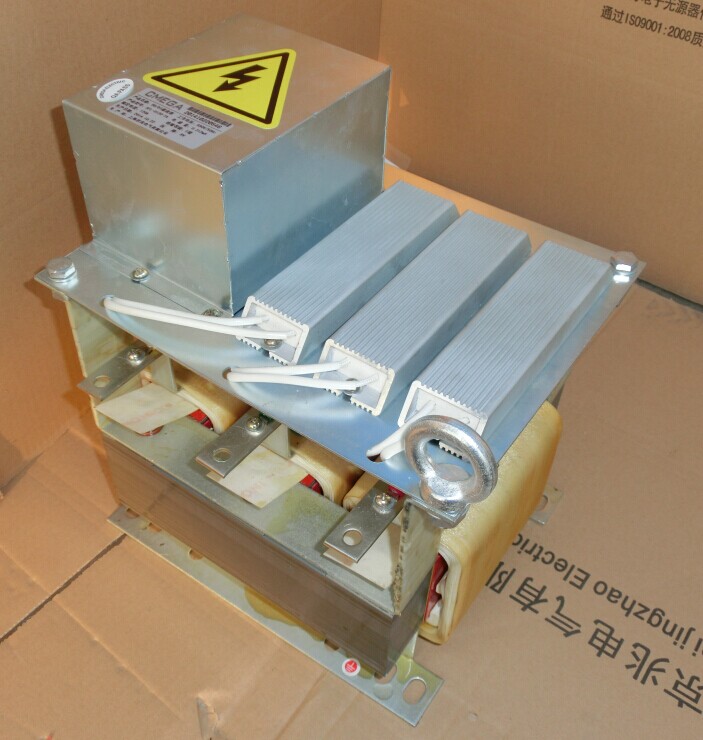

Dv/Dt滤波器主要应用于工业自动化系统中,用于保护电机不受峰值电压的影响。由于变频器与电机之间运行电缆过长会引起对电机产生毁灭性影响峰值电压。电缆的长度取决于用在变频器中的电力半导体的开关次数和电机的大小,如果电缆短到2.5米则会导致电机承受的峰值电压超过电机绝缘系统的额定值,然而,如果电缆太长期间题更大,在这种情况就需要用dv/dt滤波器来保护电机不受峰值电压的毁灭性影响。
产品说明(Product Description)
额定工作电压:AC380V/50Hz,AC690V/50Hz
绝缘等级:F.H级
压降:2%-4%
绝缘水平:1Kv绝缘电阻≥100M
电抗器噪音:≤80Db
产品执行标准:IEC289:1987电抗器
GB10229-88电抗器;;EN61558-2-20

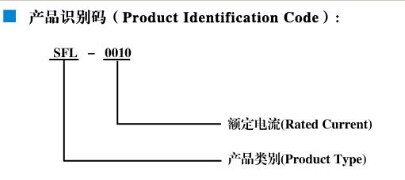

滤波器型号
|
适配功率(KW)
|
额定电流
|
压降
|
绝缘等级
|
重量(Kg)
|

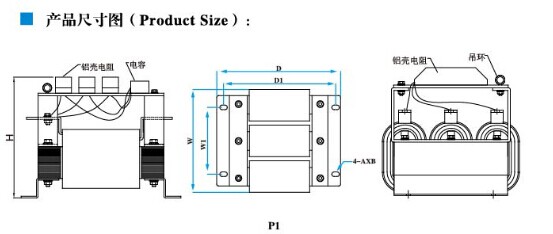

尺寸(±0.5mm)
|
D
|
D1
|
W
|
W1
|
H
|
A*B
|
SFL-0005
|
1.5
|
5A
|
2%
|
F、H
|
3
|
185
|
166
|
148
|
108.2
|
200
|
6*11
|
SFL-0007
|
2.2
|
7A
|
2%
|
F、H
|
3
|
185
|
166
|
148
|
108.2
|
200
|
6*11
|
SFL-0010
|
3.7
|
10A
|
2%
|
F、H
|
3.8
|
185
|
166
|
148
|
108.2
|
200
|
6*11
|
SFL-0015
|
5.5
|
15A
|
2%
|
F、H
|
5
|
215
|
187
|
188
|
134
|
250
|
8*14
|
SFL-0020
|
7.5
|
20A
|
2%
|
F、H
|
5
|
215
|
187
|
188
|
134
|
250
|
8*14
|
SFL-0030
|
11
|
30A
|
2%
|
F、H
|
7
|
215
|
187
|
188
|
134
|
250
|
8*14
|
SFL-0040
|
15
|
40A
|
2%
|
F、H
|
9.6
|
215
|
187
|
188
|
134
|
250
|
8*14
|
SFL-0050
|
18.5
|
50A
|
2%
|
F、H
|
11
|
235
|
207
|
188
|
134
|
255
|
8*14
|
SFL-0060
|
22
|
60A
|
2%
|
F、H
|
13
|
235
|
207
|
188
|
134
|
255
|
8*14
|
SFL-0080
|
30
|
80A
|
2%
|
F、H
|
18.5
|
280
|
240
|
215
|
159
|
340
|
11*18
|
SFL-0090
|
37
|
90A
|
2%
|
F、H
|
19
|
280
|
240
|
215
|
159
|
340
|
11*18
|
SFL-0120
|
45
|
120A
|
2%
|
F、H
|
20
|
280
|
240
|
215
|
159
|
340
|
11*18
|
SFL-0150
|
55
|
150A
|
2%
|
F、H
|
27
|
335
|
297
|
288
|
214
|
400
|
11*18
|
SFL-0200
|
75
|
200A
|
2%
|
F、H
|
29
|
335
|
297
|
288
|
214
|
400
|
11*18
|
SFL-0250
|
110
|
250A
|
2%
|
F、H
|
37
|
335
|
297
|
288
|
214
|
400
|
11*18
|
SFL-0290
|
132
|
290A
|
2%
|
F、H
|
40
|
365
|
325
|
320
|
243
|
450
|
11*18
|
SFL-0330
|
160
|
330A
|
2%
|
F、H
|
40
|
365
|
325
|
320
|
243
|
450
|
11*18
|
SFL-0400
|
185
|
400A
|
2%
|
F、H
|
48
|
365,
|
325
|
320
|
243
|
450
|
11*18
|
SFL-0490
|
220
|
490A
|
2%
|
F、H
|
68
|
420
|
375
|
370
|
275
|
520
|
12*20
|
SFL-0530
|
240
|
530A
|
2%
|
F、H
|
70
|
420
|
375
|
370
|
275
|
520
|
12*20
|
SFL-0600
|
280
|
600A
|
2%
|
F、H
|
73.5
|
420
|
375
|
370
|
275
|
520
|
12*20
|
SFL-0660
|
300
|
660A
|
2%
|
F、H
|
78.5
|
420
|
375
|
370
|
275
|
520
|
12*20
|
SFL-0800
|
380
|
800A
|
2%
|
F、H
|
117
|
525
|
485
|
420
|
325
|
600
|
12*20
|
SFL-1000
|
450
|
1000A
|
2%
|
F、H
|
129
|
525
|
485
|
420
|
325
|
600
|
12*20
|
SFL-1250
|
550
|
1250A
|
2%
|
F、H
|
155
|
645
|
600
|
480
|
375
|
650
|
12*22
|
SFL-1600
|
630
|
1600A
|
2%
|
F、H
|
165
|
645
|
600
|
480
|
375
|
650
|
12*22
|
