阻性负载

大功率交流负载测试系统简介

产品用途：
1、 发电机组出厂测试、静态调压特性试验、调速特性试验;
2、 后备电源的检验和维护；
3、 新装电源系统验收及维修设备检测；
4、 不间断电源检测及维护；
5、 广泛用于铁路机车电源容量检测、电力、通讯基站电源负载检测；
6、 飞机电源检验和维护。

产品介绍：

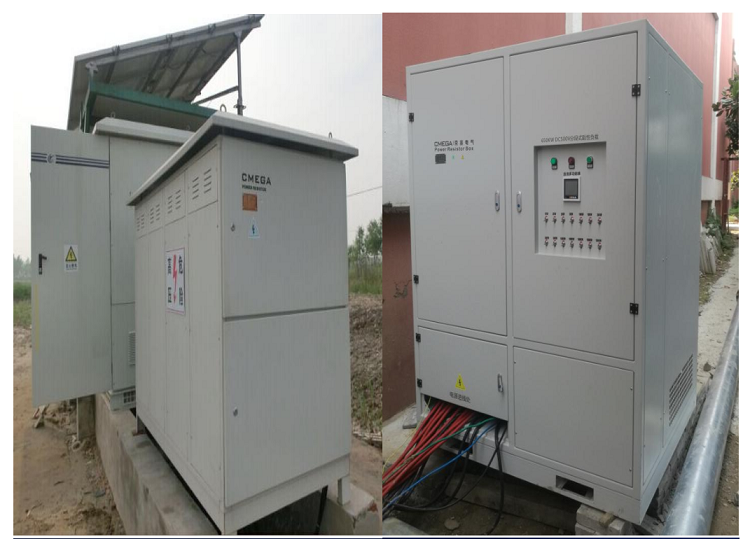

1、概要：本公司定型生产的三相交流干式负载箱由高压10KV、6KV和低压690V、400V多种电压等级。低压三相交流400V负载箱可测三相400V和三相200V两等级。同时可为客商设计、制造高低压和直流负载箱、RLC负载箱等特殊规格的干式负载箱。
干式负载箱是我公司独自研发电能负荷测试装置，操作容易、体积小、运输方便，并且视负荷容量大小，并联电阻堆的电路来增减负荷容量。调节负荷容量有手动型和电脑控制型。与传统水负荷相比，它具有更安全、无漏电、不产生有害气体和废水，负荷测试更准确，调节更容易等诸多优越性。
2、特点
（1）阻性负载采用温度系数低，低阻抗的电阻管。电阻管采用了不锈钢钢管和不锈钢散热片，在电阻丝和钢管中填充了耐电性强的氧化镁，在不锈钢内起绝缘、导热作用。另外密封了钢管两头，防止湿气进入，腐蚀电热元件品质，因而可以长期保持高品质的质量。
（2）感性负载采用固式分段式电抗器，损耗小、效率高、投入准确、无需调整。

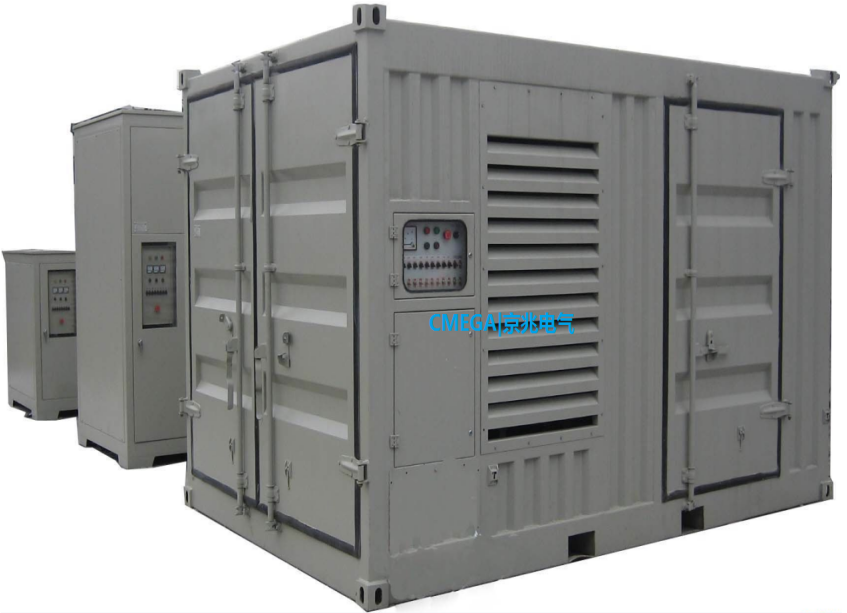

（3）高压负载柜采用标准集装箱式设计、具有防雨、防腐功能，占地面积小，便于移动，具有一定的防碰能力，适合室外使用。

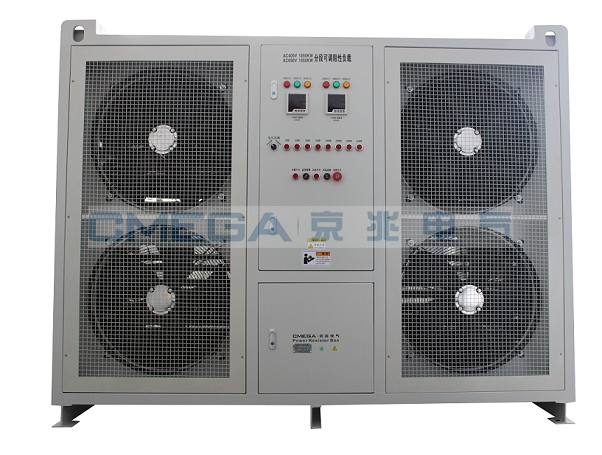

（4）负载散热采用水平进出风和下进上出二种方式。

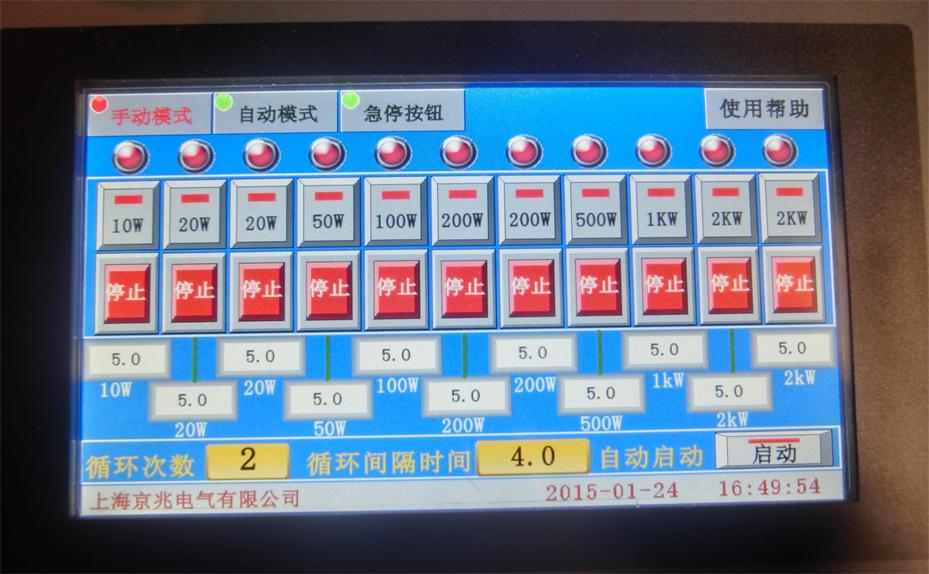

（5）计算机控制软件，可通过计算机控制负载，完成发电机组所专项测试参数。并能实时生成各种曲线 测试报告，支持打印和打印预览。
（6）具有温度保护功能.，只有在冷却装置运行正常情况下才能使负荷正常工作，出现冷却装置风机异常，保护装置马上会发出指令切除负荷，防止因冷却不够损坏电热管。
（7）具有数台测试电压等级相同的负荷装置以并联来增加容量，以达到测试所需的总容量。
执行标准：
1）国际标准： ISO 8528－5：1993《往复式内燃交流发电机
5部分：发电机组》
2）国家标准： GB/T 2820.5－1997 《往复式内燃交流发电机 第5部分：发电机组》
3）国家标准：GB/T 13032－1991《船用柴油发电机组通用技术条件》
4）国家标准：GB/T 14048.1－2000《低压开关设备和控制设备》
5）行业标准：JB/T 10303－2001《工频柴油发电机组技术条件》
6）行业标准：JB/T 9696.1－199《低压成套开关和控制设备用接线端子排》
7）行业标准：JB/T11022－1999《高压开关和控制设备标准的共用技术要求》
8）国家标准： GB10229-88《电抗器》
0）行业标准： HB6492-91《飞机400HZ三相交流模拟负载箱通用技术条件>>件》
：
