阻尼电阻是根据电阻在电路中的作用而命名的。有些电路为了防止回路构成等幅震荡,在线路中串联或并联电阻来消耗掉一部分能引起震荡的能量,这个电阻叫阻尼电阻
为了有效吸收整流变压器二次回路的高次谐波成分,防止输出回路发生谐振,有效保护整流变压器,在整流变压器输出端必须设置阻尼电阻。

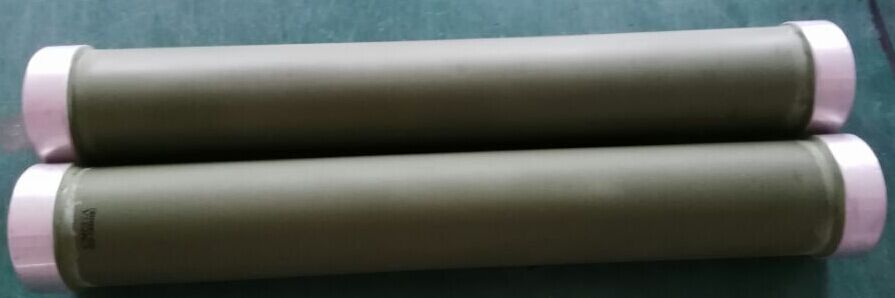

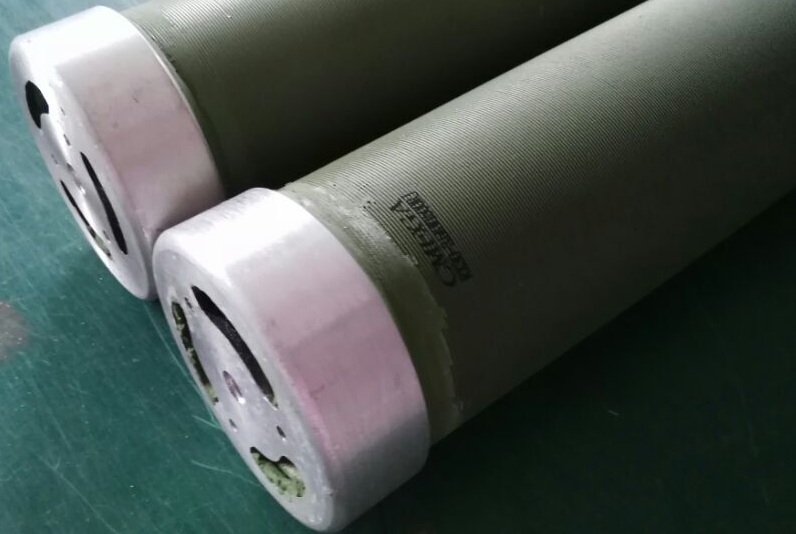

ZG12阻尼电阻用优质合金绕制而成,外表烧结一层釉或裸露,横向引出,具有功率大、体积小、耐高电压、便于安装。
涂料型ZG12 |

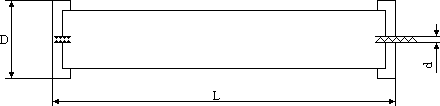

型号功率(W) | L | D | d |
500 | 452 | 65 | 16-14-12 |
800 | 452 | 85 | 16-14-12 |
1000 | 452 | 105 | 16-14-12 |
1500 | 452 | 105 | 16-14-12 |
2000 | 452 | 105 | 16-14-12 |
3000 | 452 | 105 | 16-14-12 |
裸露型ZG12 |
型号功率(W) | L | D | d |
500 | 225 | 65 | 16-14-12 |
800 | 225 | 100 | 16-14-12 |
1000 | 225 | 100 | 16-14-12 |
1500 | 452 | 100 | 16-14-12 |
2000 | 452 | 100 | 16-14-12 |
3000 | 452 | 100 | 16-14-12 |
